樓主發表于: 2011-08-20 21:55

只看樓主 | 小中大

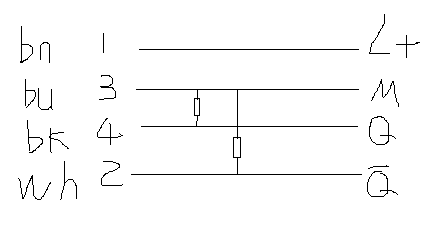

修改下，之前圖還真的畫錯了，不好意思，SICK牌子的傳感器，四線的，可以常開和常閉接法，但是圖看的不是很明白，請大俠賜教，感謝！

假如說要傳感器接常開接法，是不是1和3接電源的正負，信號線4接到PLC輸入呢，2不用它，這樣對嗎？

lslywlxh

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lslywlxh的主題 / 回貼

1樓發表于: 2011-08-20 22:31

只看該作者 | 小中大

有兩點要弄清楚，1PLC接收的是正信號還是負信號，2該開關是PNP還是NPN

本帖最近評分記錄：

下載積分:+2(283276325)

283276325

繩鋸木斷，水滴石穿!

級別: 論壇先鋒

精華主題: 0
發帖數量: 201 個
工控威望: 1033 點
下載積分: 5673 分
在線時間: 348(小時)
注冊時間: 2008-09-17
最后登錄: 2025-05-23
查看283276325的主題 / 回貼

2樓發表于: 2011-08-20 23:10

只看該作者 | 小中大

答樓上的，PLC接受正信號，該開關是PNP

農村娃

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看農村娃的主題 / 回貼

3樓發表于: 2011-08-21 09:50

只看該作者 | 小中大

棕色接+藍色接—黑色常開白色常閉不知道回答的對不

本帖最近評分記錄：

下載積分:+2(283276325)

luzhenchao

小陳

級別: 略有小成

精華主題: 0
發帖數量: 172 個
工控威望: 349 點
下載積分: 1159 分
在線時間: 459(小時)
注冊時間: 2011-01-02
最后登錄: 2024-07-06
查看luzhenchao的主題 / 回貼

4樓發表于: 2011-08-21 18:37

只看該作者 | 小中大

我就說畫錯了吧。是PNP輸出的1常開和1常閉呀

本帖最近評分記錄：

下載積分:+2(283276325)
