電腦防盜報警電路，簡單、實用，不妨自己做一個。

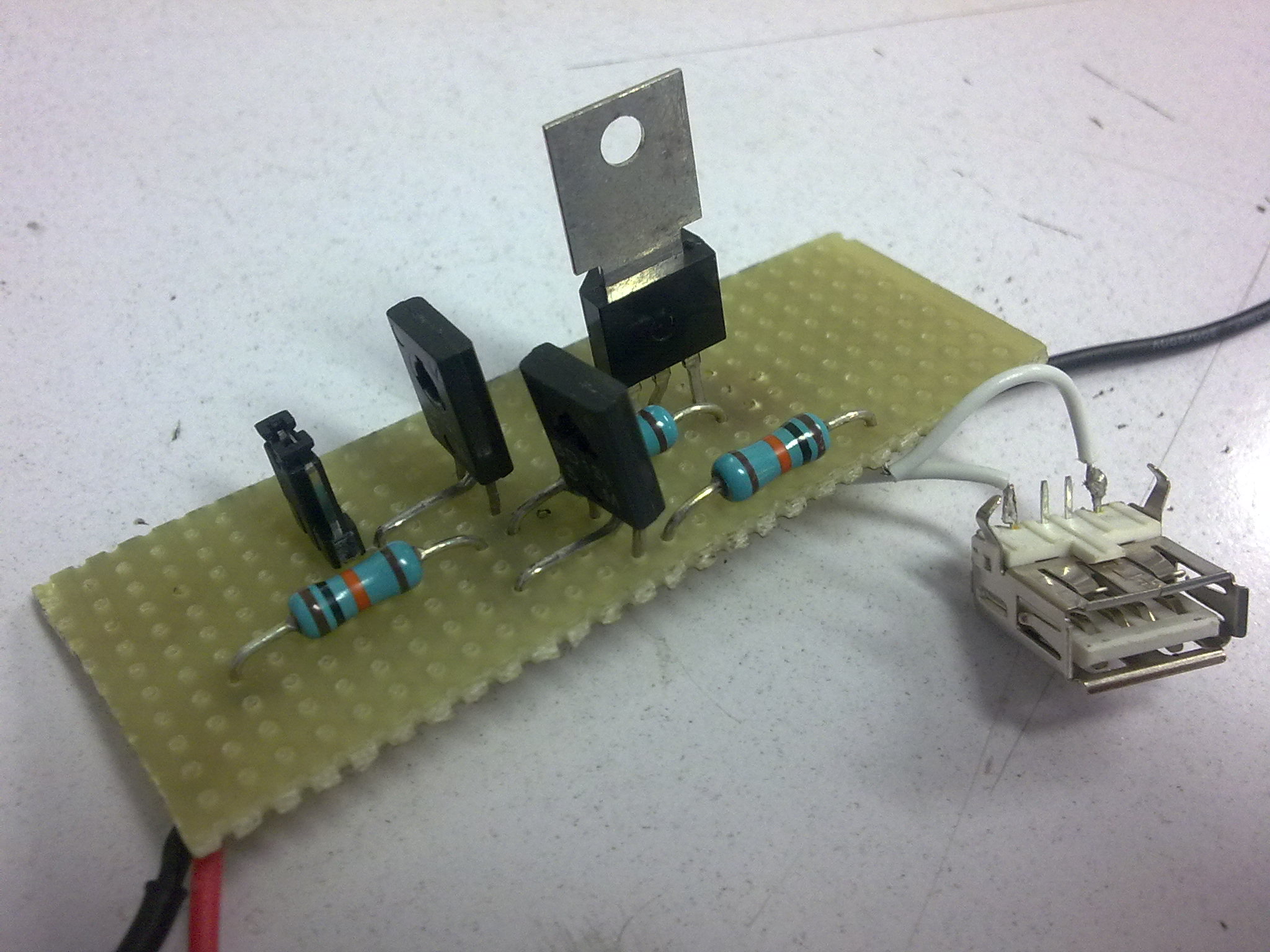

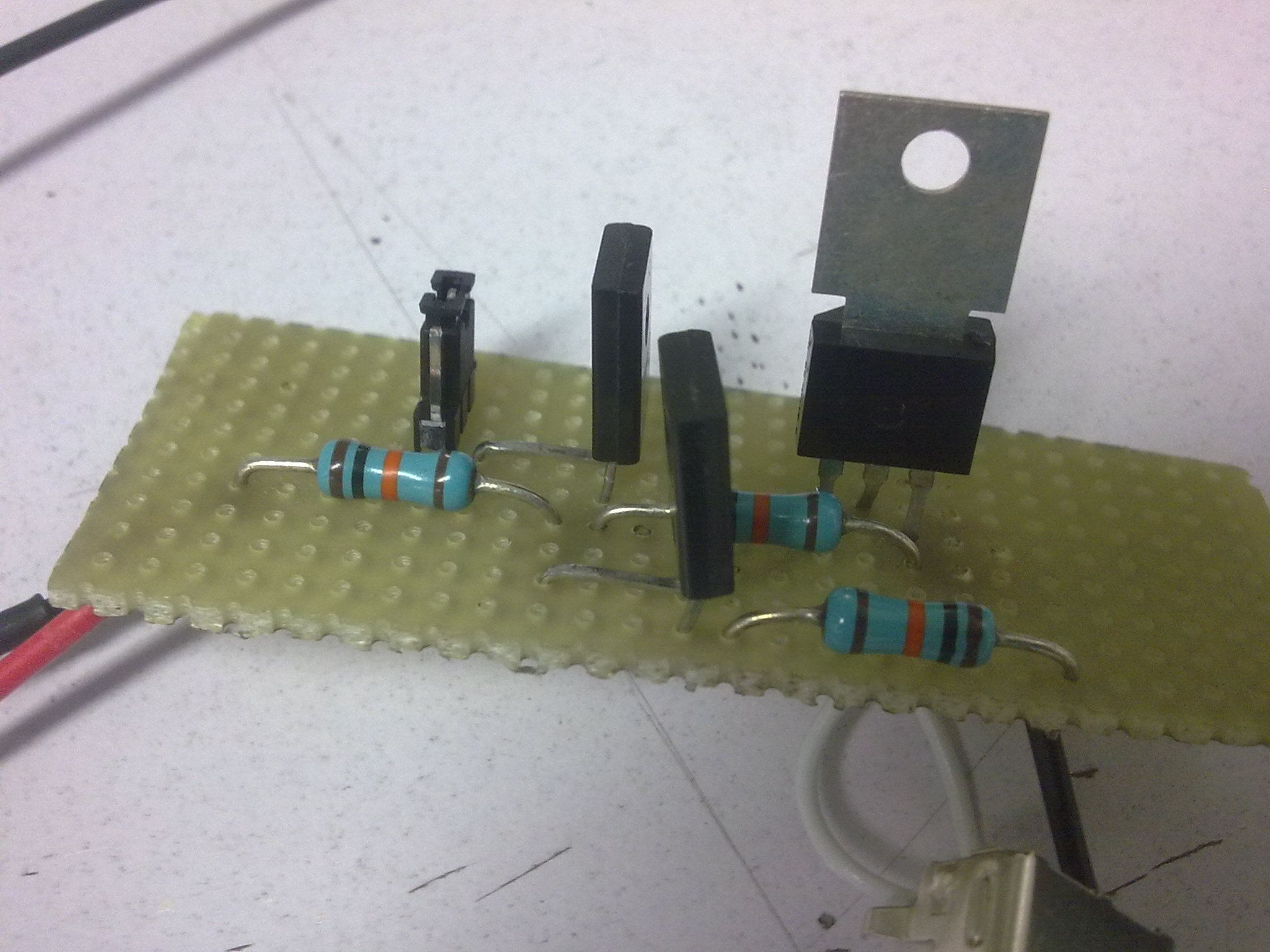

上傳兩張圖片。

圖中的晶閘管也可以用繼電器得電自鎖來保持。

樓主厲害

樓主高人

電路中的繼電器可以直接用一個24V的蜂鳴器代替。

謝謝，已下來學習中

因為撤去門極電壓后，當流過晶闡管的電流很小時，晶晶闡管會自行關斷。所以用兩個三極管做了一個RS觸發電路。

圖中的置位靠3#線處低電平觸發，復位靠9#線處低電平觸發。
也可以在8#線處用高電平觸發置位，2#線處高電平觸發復位。
6#線處接高電平時，后面的電路可以做一個RS觸發器使用。

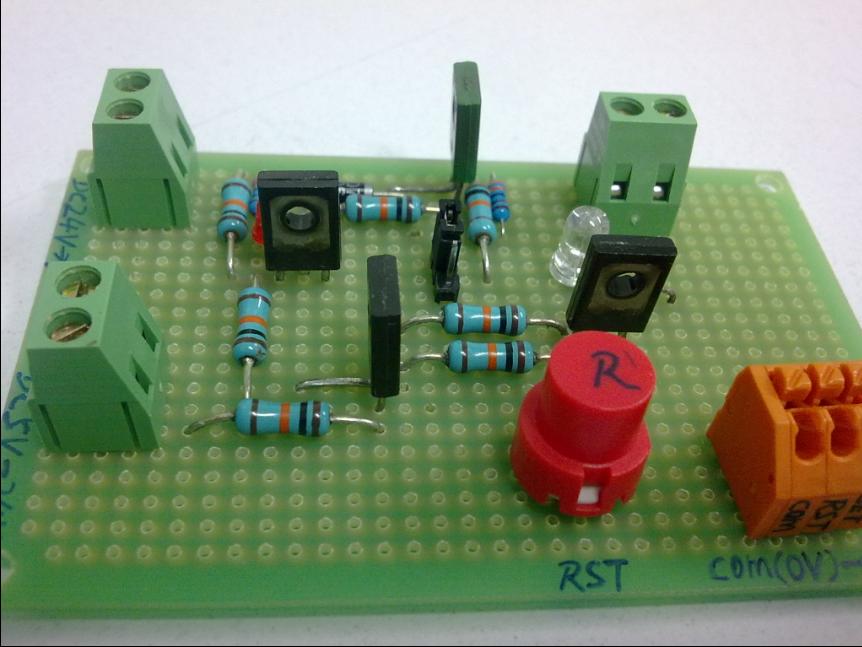

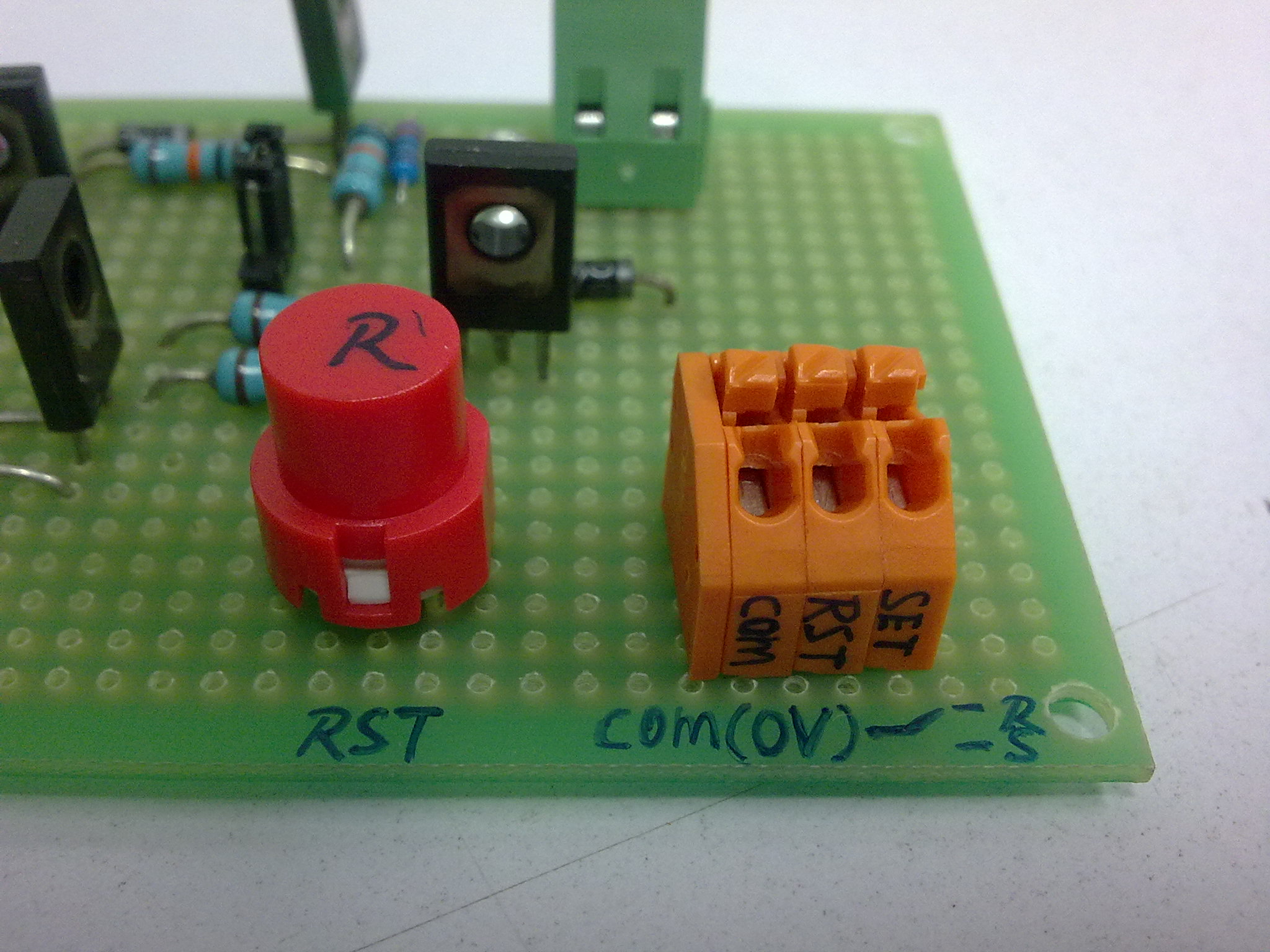

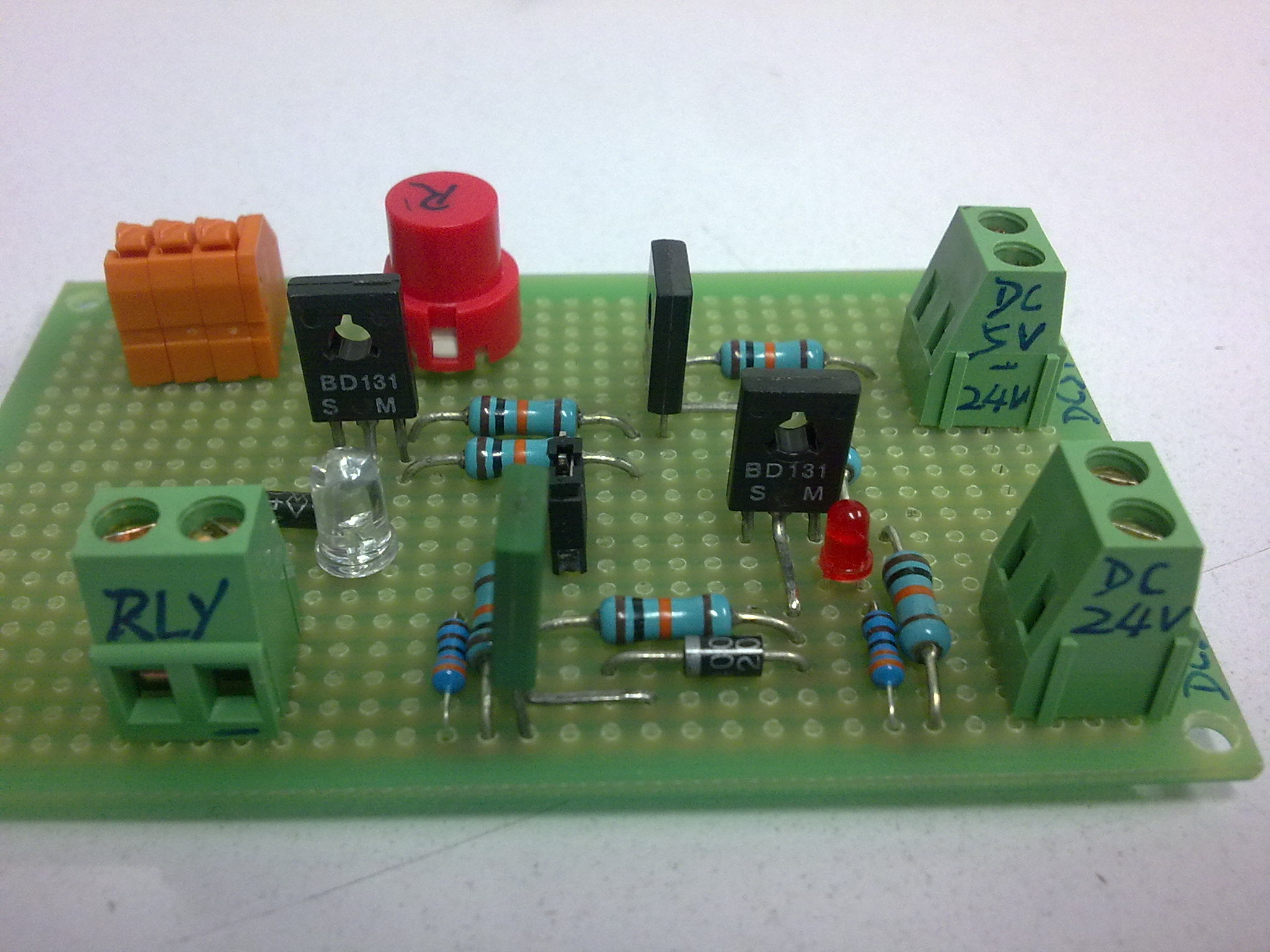

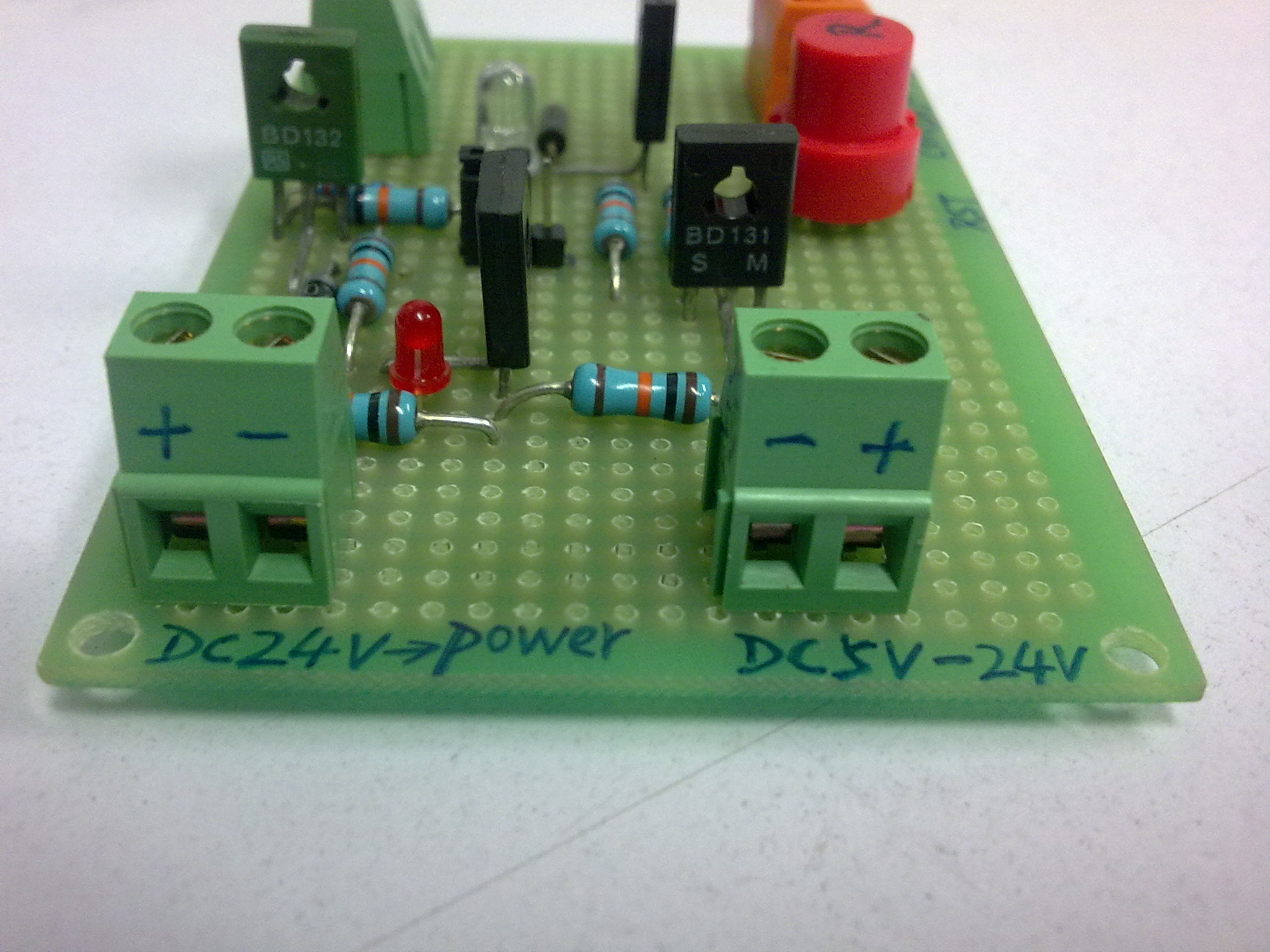

實物圖中的短路帽用來切換點動模式和RS觸發模式。短路帽加在原理圖中二極管D1處，用來決定D1是否在電路中起作用。

謝謝樓主了，

學習學習~~

工作原理呢？

當USB接通時,Q2基極為高電平,Q2導通,Q2集電極輸出低電平,Q1截止.
Q3基極為高電平,Q3截止,Q4基極為低電平,Q4截止,Q4集電極無輸出,LED1不亮.

當USB斷開時,Q2基極為低電平,Q2截止,Q2集電極無輸出,Q1導通，Q1集電極輸出低電平。
Q3基極為低電平,Q3導通,Q3集電極輸出高電平，Q4基極為高電平,Q4導通,Q4集電極輸出低電平,LED1亮.

Q4集電極輸出低電平又使Q3基極為低電平,Q3持續導通,電路保持.

當開關S2按下,Q4基極為低電平,Q4截止,Q4集電極無輸出,Q3基極為高電平,Q3截止,電路保持被解除.

開關S1按下作用相當于Q1輸出低電平。

用一個pnp型和npn型三極管就可以做RS觸發電路(右側電路Q3,Q4).
