（1）步進電動機的控制方法
由步進電動機的工作原理知道，要使電動機正常的一步一步地運行，控制脈沖必須按一定的順序分別供給電動機各相。例如三相單拍驅動方式，供給脈沖的順序?yàn)锳—B—C—A或A—C—B—A，稱為環形脈沖分配。脈沖分配有兩種方式：一種是硬件脈沖分配（或稱為脈沖分配器），另一種是軟件脈沖分配，是由計算機的軟件完成的。
① 脈沖分配器 脈沖分配器可以用門電路及邏輯電路構成，提供符合步進電動機控制指令所需的順序脈沖。按其電路結構不同，可分為TTL集成電路和CMOS集成電路。
這兩種脈沖分配器的工作方法基本相同。即當各個引腳連接好之后，通過一個脈沖輸入端控制步進的速度；另一個輸入端控制電動機的轉向，并有與步進電動機相數相同的輸出端分別控制電動機的各相。這種硬件脈沖分配器通常都包含在步進電動機驅動控制電源內。數控系統通過插補運算，得出每個坐標軸的位移信號，通過輸出接口，向步進電動機驅動控制電源定時發出位移脈沖信號和正反轉信號。
② 軟件脈沖分配 在計算機控制的步進電動機驅動系統中，可以采用軟件的方法實現環形脈沖分配。

上圖是一個8031單片機與步進電動機驅動電路接口連接的框圖。P1口的三個引腳經過光電隔離、功率放大之后，分別與電動機的A、B、C三相連接。
采用軟件進行脈沖分配雖然增加了軟件編程的復雜程度，但它省去了硬件環形分配器。系統減少了器件，降低了成本，也提高了系統的可靠性。
（2）步進電動機的驅動電源
環形脈沖分配器輸出的電流很小（毫安級），必須經過功率放大。過去采用單電壓驅動電路，后來常用高低壓驅動電路，現在則比較多地采用恒流斬波和調頻調壓等形式的驅動電路。下面介紹單電壓驅動電路的簡單原理和特點。

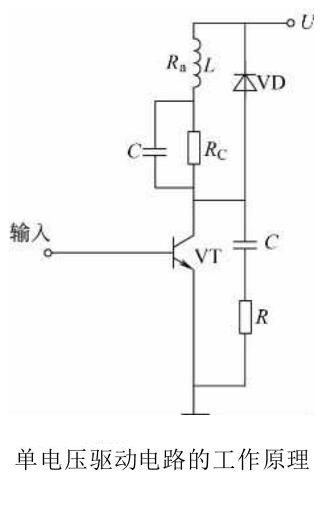

單電壓驅動電路的工作原理如下圖。

圖中L為步進電動機勵磁繞組的電感，Ra為繞阻電阻，RC為外接電阻。電阻RC并聯一電容C（可以提高負載瞬間電流），從而提高電動機的快速響應能力和啟動性能。續流二極管VD和阻容吸收回路RC，是功率管VT的保護電路。
單電壓驅動電路的優點是線路簡單，缺點是電流上升不夠快，高頻時帶負載能力低。
（3）步進電動機的細分驅動技術
在實際應用中，為了提高進給運動的分辨率，要求對步距角進一步細分。在不改變步進電動機結構的前提下，為了達到這一目的，將額定電流以階梯波的方式輸入。此時，電流分成很多個臺階，則轉子就以同樣的步數轉過一個電動機固有的步距角。這樣將一個步距角細分成若干步的驅動方法稱為細分驅動。
細分驅動的優點是使步距角減小，運行平穩，提高勻速性，并能減弱或消除振蕩。
