樓主發表于: 2011-12-03 23:57

只看樓主 | 小中大

圖片：

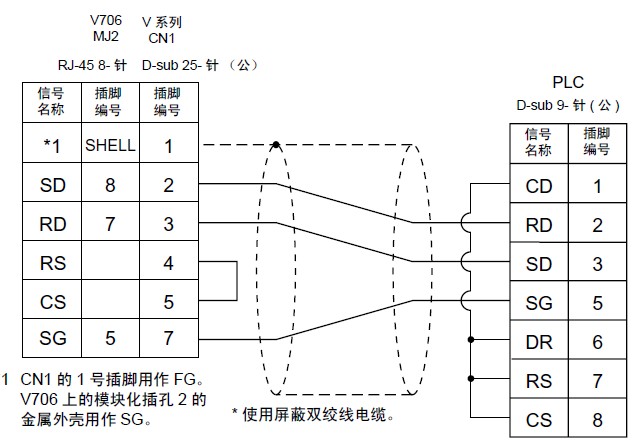

大家?guī)臀铱聪翲AKKOV712S觸摸屏與三菱QPLC是連接是這副圖嗎，但與PLC連接的9針RS232為什么1.2.3.5.6.7.8腳為什么全部都連在一起啊，不怎么看的懂啊，還望哪位大哥指教下，小弟謝了。

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6803 個
工控威望: 38407 點
下載積分: 9376 分
在線時間: 9657(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-14
查看cvlsam的主題 / 回貼

1樓發表于: 2011-12-04 07:24

只看該作者 | 小中大

該圖是V7 與Q系列通過串口通訊模塊進行通信的圖。

對您的識圖水平表示驚訝，連電路圖的橋接都看不懂。

圖上明明表示1，6，7，8短接，你卻說成“9針RS232為什么1.2.3.5.6.7.8腳為什么全部都連在一起啊”

短接的目的在于硬件握手信號

，去拿本描述RS232的引腳地書看看。

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8295 個
工控威望: 10429 點
下載積分: 21215 分
在線時間: 3089(小時)
注冊時間: 2007-03-01
最后登錄: 2025-05-14
查看guochunyi的主題 / 回貼

2樓發表于: 2011-12-04 08:01

只看該作者 | 小中大

6，7處有黑點的地方才是連接的，其他的地方，只是跨越過去了。
