求教各位大神，一個壓力表量程為 -1~2bar   選擇的壓力變送器為量程 -1~3bar  輸出4~20mA  ，使用FX2N-4AD 模擬量模塊 ，要想在三菱PLC里顯示實際壓力值，這其中的壓力、電流換算或者對應關系該怎么確定？非常感謝

用加減乘除算出來咯

壓力變送器為線性輸出 :
-1~3bar =  4~20mA  =  0~4000
=>4 bar = 16mA = 4000
=>1 bar = 4mA   = 1000
=>1mA  = 1/4bar=0.25bar
=>1(plc值)= 1/1000 bar

當1bar時
電流輸出  {[1-(-1)]bar*4mA}+4mA
               =8mA+4mA
               =12mA

plc  [1-(-1)]bar*1000
      =2bar*1000
      =2000bar

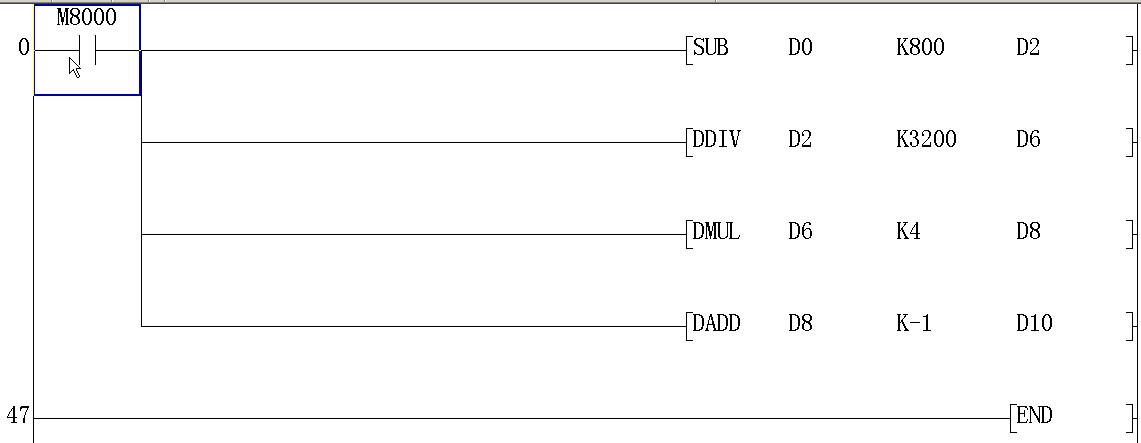

給你個公式

假設當前取到的模擬值為2000，-1~3bar =  4~20mA  = 800~4000
X=2000，XH=4000，XL=800，YH=3，YL=-1
Y={((2000-800)/(4000-800))}X((3-(-1))+(-1)=0.5par


D0：當前模擬信號的數字值（800——4000，實時數值）
D10：當前壓力實時模擬值。

模擬量轉換成數字量范圍對應應該是0-1000吧？

但是實際機器上運行時在無壓力狀態下4AD檢測模擬量轉換成數字量后是400左右，跟計算有出入，有大神知道這是什么原因嗎？

學習，學習，謝謝

謝謝各位，學習了

回5樓問題，那你調整模擬量輸入的偏移值，把這個400值偏移至0。方法：硬件調整offset。軟件調整在模擬量輸入寄存器的后面直接減掉400試試。

學習了                謝謝

不好意思，最近沒在，回復8樓，編程中減去400，可行，可以大致反映出實際壓力值，但是我想弄明白的是：實際測量無壓力狀態下壓力變送器電流大小為8mA，跟理論值一樣，那對應數字量應該是250，實際是400，這其中什么原因造成？怎么調整？謝謝

自頂~~~~~
