如題，歐姆龍PLC與位移傳感器的RS422通訊問題請教
歐姆龍PLC是CP1H，PLC上面第一個串口是接觸摸屏的，沒有問題；第二個串口是RS422模塊，接位移傳感器的RS422串口（通訊格式是默認的9600，8，1，n），PLC模塊后面的開關DIP1#-DIP4#是OFF，DIP5#、6#是ON，PLC這邊一直讀不到位移傳感器的數值。



串口接線：

PLC通訊模塊         位移傳感器端
SDB+…………………… RXD+
SDA- …………………… RXD-
RDB+……………………TXD+
RDA- ……………………TXD-

接線后，PLC串口模塊上的COMM指示燈常亮，但是不閃爍（應該是沒有通訊上）

引用

引用第1樓jiangping于2018-05-31 12:55發(fā)表的  :
接線后，PLC串口模塊上的COMM指示燈常亮，但是不閃爍（應該是沒有通訊上）

樓主不知道你是否用的是cif11通訊板，按照你的撥碼開關設置1,4off 剩下的on，應該是采用2線制485接法，接線接rda-，rdb+，
然后程序參數設置正確，模式選擇串口網關，然后就是程序程序地址對應問題，不知是否采用modbus協(xié)議，方便的話發(fā)程序截圖看下

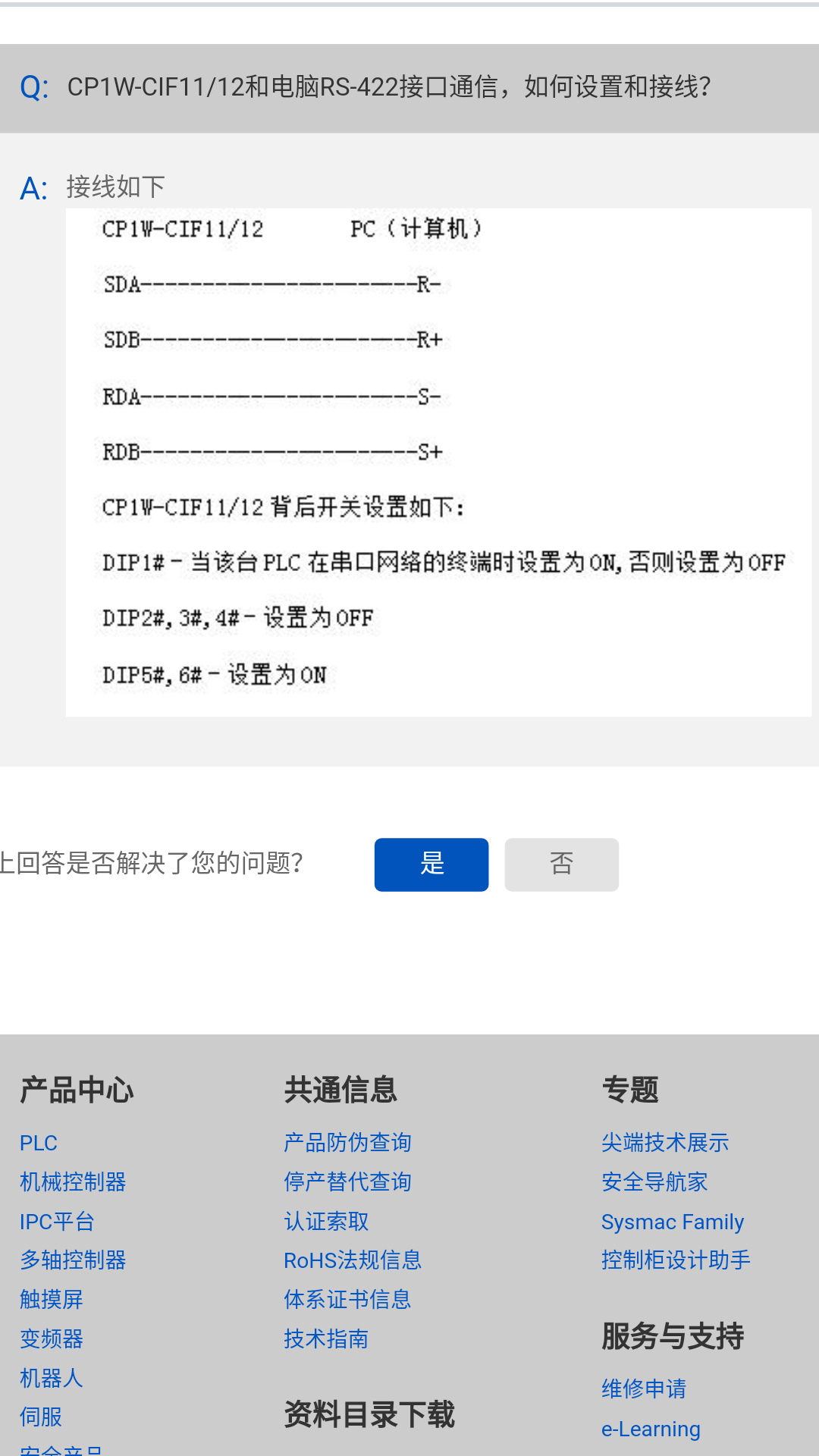

我是根據歐姆龍官網的接法接線和開關設置的，如下圖，
這樣是否正確呢？

傳感器的通訊協(xié)議是422的，所以PLC這邊是用的422模塊CP1W-CIF11

之前看錯了，你1-4撥off，5,6on，是422接法，現在連上了嗎？
