編程線連接smart700ie的過程。。下面的是觸摸屏與電腦的連接，希望有助于以后的初學者遇到問題看看。
最下面紅色是我現在碰到的問題，解決不了。。。來無錫一定請客。呵呵

現在把我瞎貓碰個死耗子的過程直播一下，順便請大神們解釋問題

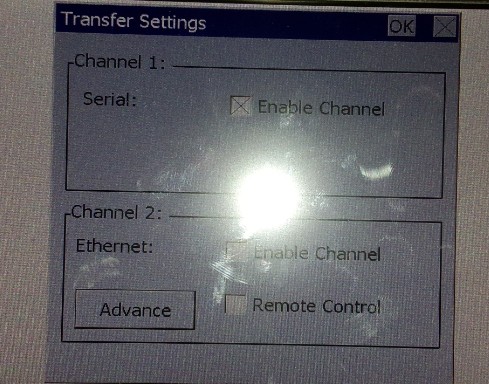

觸摸屏設置里改成第一個選項

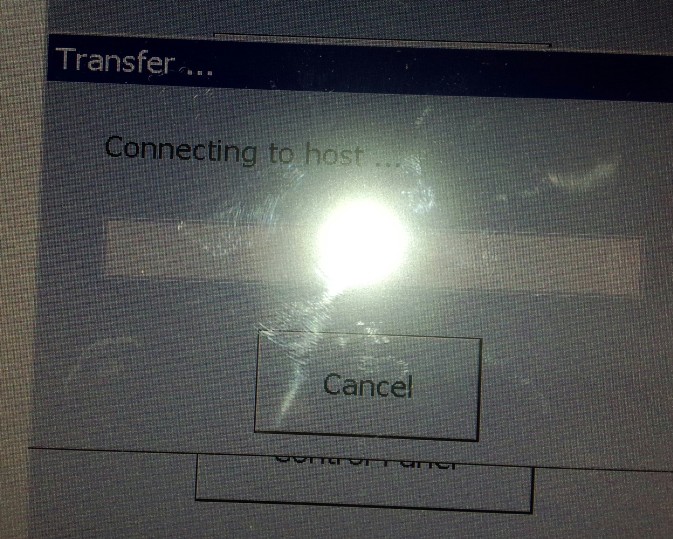

傳送過程必須選擇Transfer狀態

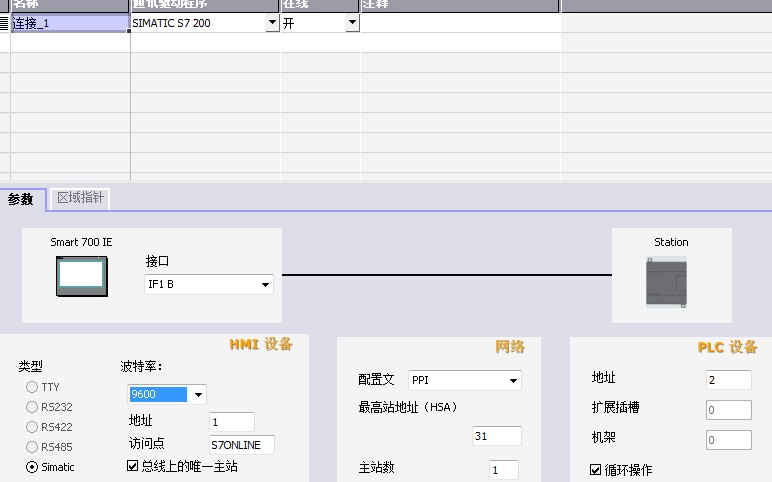

這是軟件連接界面，ppi，9600

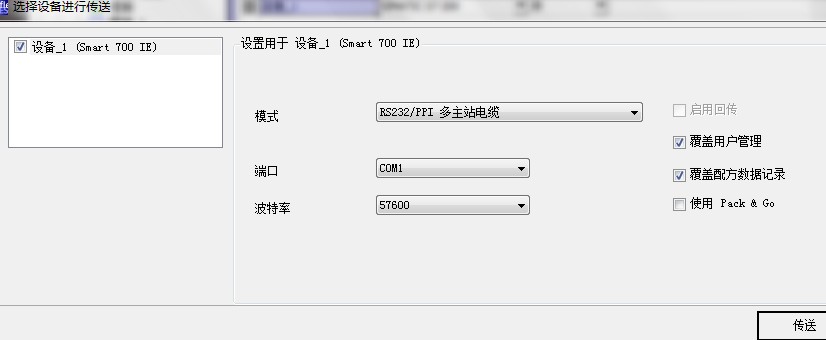

傳送--傳輸界面57600，com1

電腦端口，com1,57600.這為何與連接界面的9600不對應，只與傳輸對應？

   明明用的USB-PPI,為何要選擇RS232-ppi

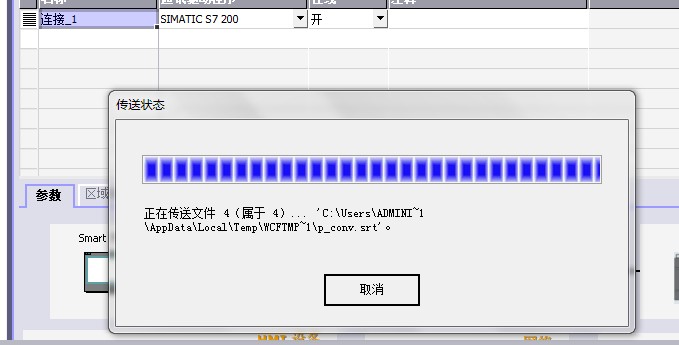

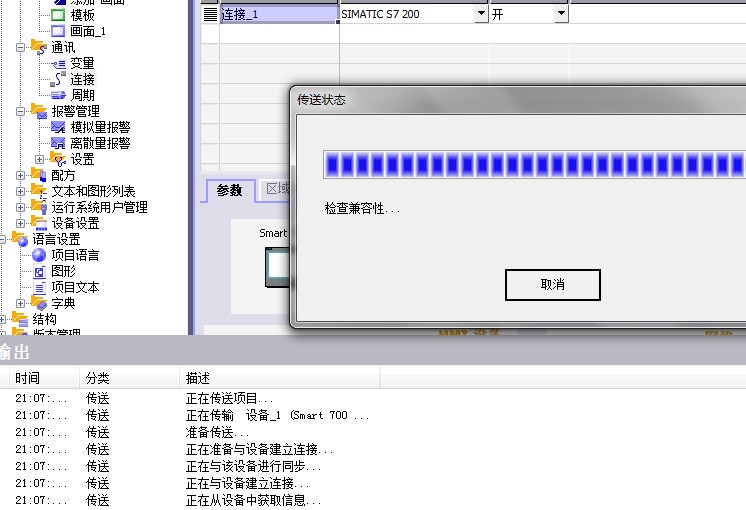

下面是傳輸過程，瞎貓碰個死耗子，成功了







還是請大神幫忙回答那兩個問題
1，為何那一個端口和兩個界面的波特率不一樣？
2.用的USB-PPI編程線，為何要選擇RS232-ppi？

順便送一個問題。哈哈
3，那個連接界面的  怎么知道站的地址是多少   ？難道是默認？




又來補充問幾個問幾個問題，臺式機，一個plc200，cp243-1，普通網線，s7-200軟件，實現電腦與這一個PLC的連接通訊下載程序？按照流程做了，前面百分之90都是對的，但最后換了網線來連接，就是不能通訊，下載程序？各種設置都修改了，還是不行，為嘛呢，在哪出錯了哦？真的是各種設置都改了

smart700IE與電腦連接。USB-PPI，非原裝。怎么都通訊不上（無法建立連接），不知道具體都設置哪些方面，具體都設置哪些方面？具體（電腦的端口與波特率，觸摸屏的設置，軟件的設置。怎么設置呀）
最好能幫忙截張圖看看。

首先要讓你電腦能識別你那端口 才能經行設置 端口及波特率設置 就是我的電腦右鍵 設備管理器里面的其他端口 觸摸屏只要應用軟件上設置鏈接端口跟電腦上設置為一樣的就可以 比如電腦是COM5  軟件上端口也必須選擇  其他的類似

瞎貓碰個死耗子，成功了，可以連接傳輸了，但是原理還是不太明白。怎么兩個波特率，回去截圖給大家看看，以后有人有這個問題的也好處理了，還是謝謝大家的關注。

親,用網線下載就可以了,非原裝線很難通迅上的!

引用

1，為何那一個端口和兩個界面的波特率不一樣？

9600的那個是觸摸屏IF1B口的設置參數，這個端口是觸摸屏運行時與PLC通訊的端口；

引用

2.用的USB-PPI編程線，為何要選擇RS232-ppi？

你這個USB-PPI不是原裝線，國產線是先通過USB口虛擬出一個串口，再與通訊設備連接，所以安裝了這條線的驅動之后，你的電腦硬件就會出來一個com口，并且這個端口號不是固定的，所以連線的時候要先到設備管理器中看看端口號是多少；

引用

3，那個連接界面的  怎么知道站的地址是多少   ？難道是默認？

用RS232傳程序不用管站地址；站地址是設置觸摸屏IF1B口用的，默認是1，一般PLC默認是2，所以這個站地址只要你設置為不是2的數就行，程序傳進去之后，觸摸屏站地址就是你設置的這個數了。

非原裝USB-PPI線，實際上是USB----->232------->PPI 的線，安裝驅動后，在電腦會有對應COM端口的。
不過這個系列，用網線連接電腦，更方便。

引用

引用第5樓sjm213于2014-01-07 22:50發表的  :

用RS232傳程序不用管站地址；站地址是設置觸摸屏IF1B口用的，默認是1，一般PLC默認是2，所以這個站地址只要你設置為不是2的數就行，程序傳進去之后，觸摸屏站地址就是你設置的這個數了。

謝謝了，我還要繼續努力，好好學習呀。

現在好像明白多了，連接界面的參數設置是連接PLC的，只與PLC的參數設置有關。
==傳輸界面的參數設置是與電腦的WINCC軟件的通訊下載。需要與端口包括PG/PC的設置一致（PPI的時候）。要是選用網線的下載程序到觸摸屏話，這些端口就無關了，只與IP有關，才發現網線就是簡便，簡單

在工控人家園得到了好多人的幫助，學到了好多知識，真心感謝大家了，真心喜歡這里，呵呵

迫切想弄明白哦，大神來吧大家是不是都急著搶票呢。。。。

看來大神都忙著呢，也沒有時間來回答我的那個紅色急需的問題哦。。。。

又來補充問幾個問幾個問題，臺式機，一個plc200，cp243-1，普通網線，s7-200軟件，實現電腦與這一個PLC的連接通訊下載程序？按照流程做了，前面百分之90都是對的，但最后換了網線來連接，就是不能通訊，下載程序？各種設置都修改了，還是不行，為嘛呢，在哪出錯了哦？
  plc200，cp243-1  這個模塊是不能上傳下載程序的喲！這個模塊可以做OPC通訊。好好查一下他的說明吧！
