樓主發表于: 2021-10-10 17:26

只看樓主 | 小中大

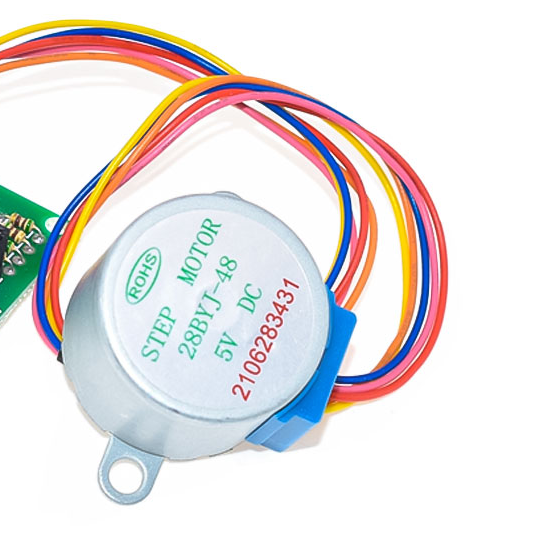

PLC的電壓是24V 28BYJ48電壓為5V

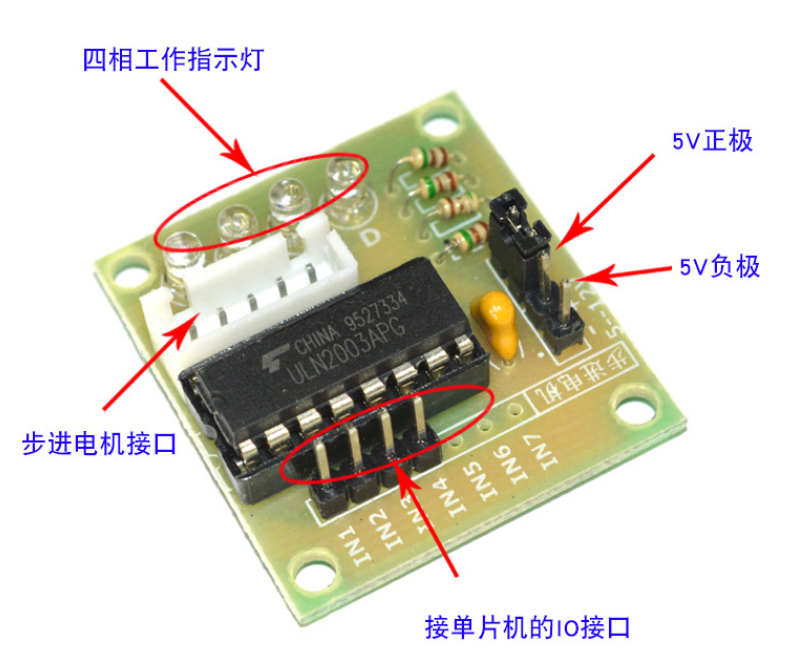

用這種驅動板怎么連PLC脈沖和方向呢？

用這種驅動器

也不知道怎么接線求助大神指導一下

[ 此帖被gk1688在2021-10-12 17:27重新編輯 ]

tcrj

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 126 個
工控威望: 1260 點
下載積分: 7629 分
在線時間: 221(小時)
注冊時間: 2012-11-02
最后登錄: 2025-04-29
查看tcrj的主題 / 回貼

1樓發表于: 2021-10-10 20:44

只看該作者 | 小中大

有種東西叫限流電阻

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 337 個
工控威望: 493 點
下載積分: 4017 分
在線時間: 251(小時)
注冊時間: 2013-03-22
最后登錄: 2025-05-21
查看zhangqi_1234的主題 / 回貼

2樓發表于: 2021-10-10 23:43

只看該作者 | 小中大

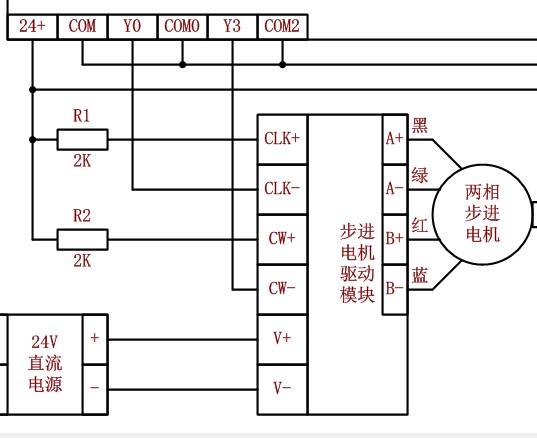

圖片：

串聯2K的限流電阻

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1567 個
工控威望: 1789 點
下載積分: 6308 分
在線時間: 656(小時)
注冊時間: 2014-06-16
最后登錄: 2025-05-27
查看langui的主題 / 回貼

3樓發表于: 2021-10-12 16:27

只看該作者 | 小中大

你第一個那個小板是用來驅動5線兩相步進電機的，工作電壓是5V，工作邏輯的IN0.IN1,IN2,IN3一個一個接通，下面的驅動器PUL是接受脈沖的，DIR是改變方向的，只需要高電平或低電平。第一個板和第二個驅動器半毛錢關系沒有，別想著用第一個板驅動第二個驅動器。

gk1688

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 173 點
下載積分: 729 分
在線時間: 74(小時)
注冊時間: 2016-08-23
最后登錄: 2025-02-15
查看gk1688的主題 / 回貼

4樓發表于: 2021-10-12 17:22

只看該作者 | 小中大

引用
引用第2樓zhangqi_1234于2021-10-10 23:43發表的 :
串聯2K的限流電阻

這個驅動器供電是24V可是這個電機是5V的能這樣用嗎

gk1688

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 173 點
下載積分: 729 分
在線時間: 74(小時)
注冊時間: 2016-08-23
最后登錄: 2025-02-15
查看gk1688的主題 / 回貼

5樓發表于: 2021-10-12 17:24

只看該作者 | 小中大

引用
引用第3樓langui于2021-10-12 16:27發表的 :
你第一個那個小板是用來驅動5線兩相步進電機的，工作電壓是5V，工作邏輯的IN0.IN1,IN2,IN3一個一個接通，下面的驅動器PUL是接受脈沖的，DIR是改變方向的，只需要高電平或低電平。第一個板和第二個驅動器半毛錢關系沒有，別想著用第一個板驅動第二個驅動器。

不是用第一個板驅動第二個驅動器我是想用PLC做控制是搭配第一個板還是第二個驅動器，任何一種可行的方案都可以

zsh340

zsh340

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1035 個
工控威望: 1198 點
下載積分: 18455 分
在線時間: 286(小時)
注冊時間: 2009-05-29
最后登錄: 2025-05-28
查看zsh340的主題 / 回貼

6樓發表于: 2021-10-12 17:52

只看該作者 | 小中大

最好不要用PLC本體的24V電源，外加一個開關電源就行，像松下的伺服放大器就是5V的，樓主外加一個2.2K的電阻就行了。像步進驅動器，伺服放大器的PLUSE脈沖都是5V。

相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
