工控人家園 綜合討論 這個電路能實現嗎？

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5290 個
工控威望: 7516 點
下載積分: 160855 分
在線時間: 3233(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-03
查看sjm213的主題 / 回貼

樓主發表于: 2011-07-19 10:17

全看 | 小中大

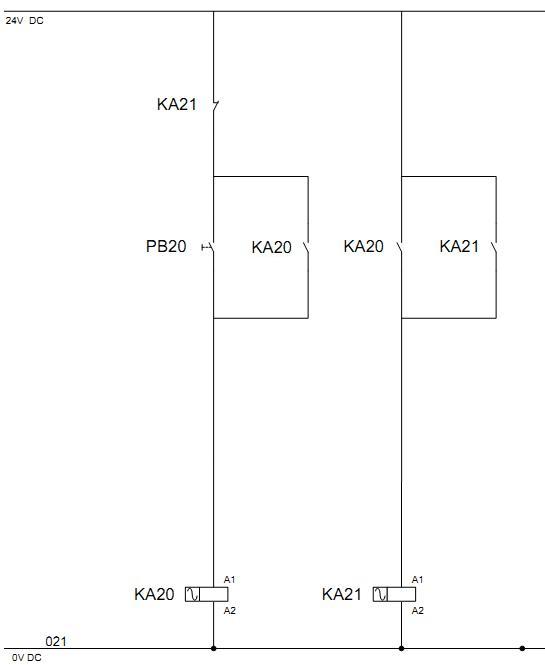

功能簡述：
按下按鈕PB20，接通繼電器KA20；
KA20接通后自鎖，并有一組觸點接通繼電器KA21；
KA21接通后自鎖，并利用一組常閉點將KA20斷開。

===========================
1.樓下有朋友反饋文字描述中按鈕PB號錯了，現改過來，與圖紙的PB20相符；
2.更多朋友問題集中在“這個電路有啥用呢？”。其實這個電路啥用也沒有，就是分析著玩。
大家亮招吧！
sjm213
2011.07.23

[ 此帖被sjm213在2011-07-24 13:57重新編輯 ]

baolizcy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 159 個
工控威望: 330 點
下載積分: 317 分
在線時間: 64(小時)
注冊時間: 2006-09-17
最后登錄: 2024-05-10
查看baolizcy的主題 / 回貼

1樓發表于: 2011-09-19 14:48

全看 | 小中大

這個電路就只有一次的通斷，只能實現一個脈沖。ＰＢ２０接通，ＫＡ２０得電，ＫＡ２０常開閉合，ＫＡ２０自鎖，ＫＡ２１得電，ＫＡ２１自鎖，ＫＡ２１常閉斷開，ＫＡ２０失電，ＫＡ２１自鎖不變，無法停止。
