本人是搞自動化的，也喜歡一些電子制作，在這個論壇也學到不少知識。今天也貢獻一些資料，都是我制作成功的。
藍牙模塊是淘寶上27元買的。CH341A是國產芯片資料比較多，M34051是從舊PLC上拆下來的大家也可以用其它的轉換芯片。電路就要自己設計一下了。

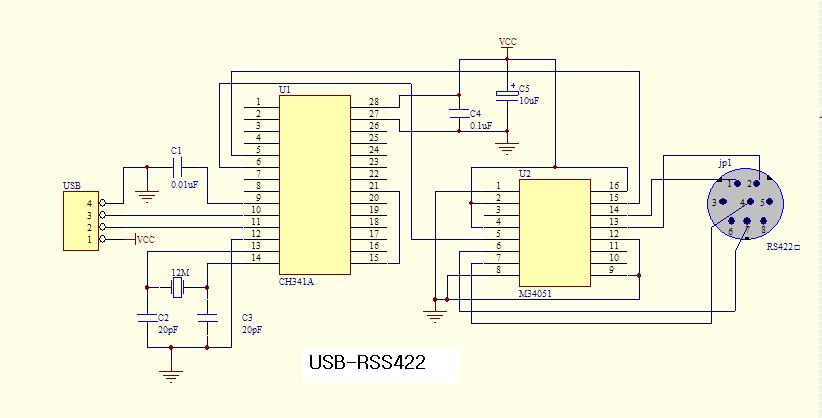

USB-RS422

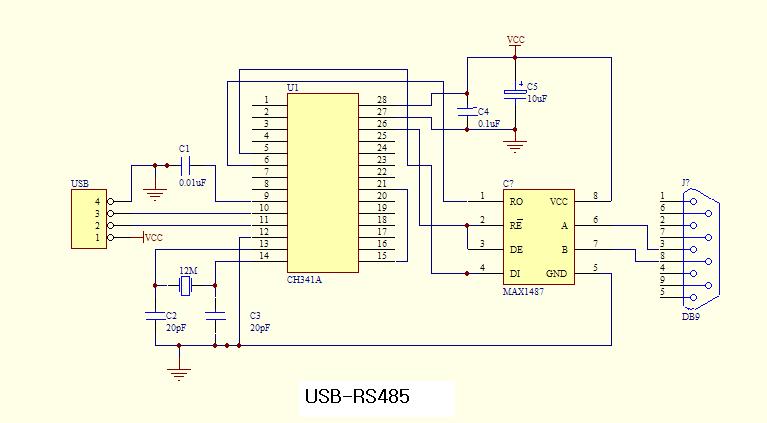

USB-RS485





藍牙接電腦部分

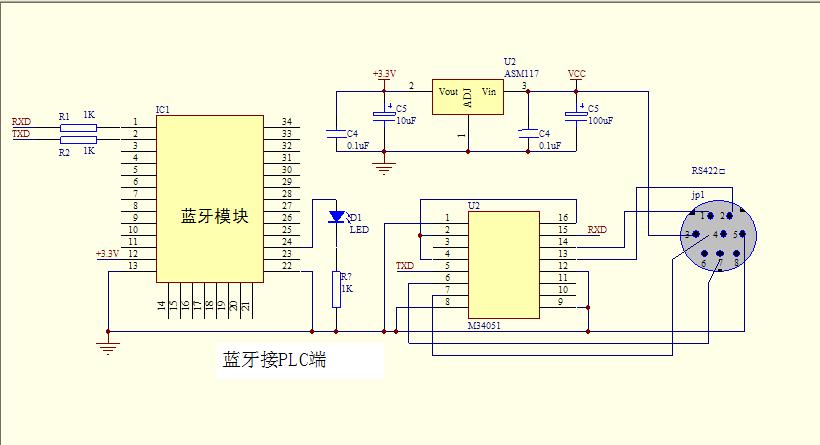

藍牙接PLC部分

USB-RS485是用在西門子S200的。

還有就是用藍牙無線傳輸時只能設置波特率9600.傳輸距離10米，用藍牙適配器也無法通信。希望論壇的高手能解決或設計出更好的電路。
上傳的圖片不清楚我用壓縮文件上傳
圖片.rar (106 K) 下载次数:483

這個其實很簡單，藍牙模塊只是完成串行信號的無線傳輸。CH341是USB轉RS232的，M34051完成RS232轉RS422。藍牙模塊在淘寶網上大家可找到資料

需要驅動，可以到南京南京沁恒電子網上下。不過他不是真的USB口，而是USB轉的一個虛擬串口，適合沒有串口的筆記本。

好長時間沒上工控論壇了，看到有人有疑問，應該有人作成功的吧？有線和無線的通訊電路原理其實是一樣的，都是把RS232信號轉成RS422信號。你現在使用的CS09電纜一樣可以轉成藍牙無線的，只是PC RS232要轉成rs232 TTL電平的經藍牙發送出去，接收回來后又要轉成PC的RS232電平再到CS09電纜這樣就更麻煩了。所以本人用用了USB轉rs232 TTL電平的CH341芯片，你也可以用其他的USB轉rs232芯片的電路。RS232轉rs422的芯片也比較多，M34051如果沒有的話可以用MAX488電路還簡單一些，他是8個腳的RS232轉rs422芯片，這個芯片我用過外圍電路只需個0.1up的旁通電容可以了。

我的電子也不怎么樣，只是有點愛好。藍牙通訊19200波特率要先把PLC的波特率設置在19200后才可以正常通信，而藍牙又不能隨時改變波特率，沒有找到解決的辦法，也沒有去研究了。只能用9600波特率通訊了速度慢了一點。選擇藍牙模塊時大家一定要注意的是一主一從配對的，否則不能配對無法通訊的。
