該電路運用了一個集成IC：里面包含四組異或門輸入。型號：74LS86或SN74HC86（工作電壓5V）
這樣可以做成5個開關控制繼電器，用繼電器控制220V的燈。5個開關里面有任何一個開關狀態發生變化，都將會影響最后一個異或門的輸出高電平或低電平，從而改變繼電器的狀態。
如果用不了5個開關，可把多余的開關的接口（IC輸入端）接地或通過高阻接地（GND）。如果5個開關不夠用，可以再加一個IC，這樣每加一個IC可以多出4個輸入接口進行擴展。
優點：1、工作電壓只有5V，相對較安全。
      2、如果其中有開關損壞（不能接通或不能斷開），除了損壞的這個開關不能對燈進行控制之外，不影響其它的開關對燈的控制，那怕壞的只剩下一個好的開關。且故障查找方便，那個開關動作對輸出沒有影響，就可以直接查相對應IC的輸入端。

缺點：需要一個給繼電器供電的電源（輸出直流24V），然后通過一個三端穩壓器L78L05把24V直流電轉成5V直流電,然后加一個電容濾波給IC供電，但L78L05輸出電流最大只有100mA .IC工作電流比較小,可滿足IC的工作需要.但擴展多個IC時就需要注意,必要時可以單獨給IC配一個5V的電源..

直接接在交流220V的單刀雙擲開關、雙刀雙擲開關、雙刀多擲開關甚至多刀多擲開關組合而成的一燈多控電路，如果其中有一個開關出現故障，將會影響整體電路的運行，并且故障查找麻煩，擴展不方便。擴展越多，其成本也就越會體現出來。


這個電路我用一個實驗板，把幾個電子元器件，焊了一下，接了5個開關，控制一個繼電器，是可行的，只是沒有去多擴展�，F(xiàn)在想想如果上學的時候，一個宿舍里面五、六個人，每個人床頭都安裝這樣的一個開關，也不會有人晚上起床都要喊醒管燈的那個人了（沒辦法，只有一個開關，而且離他的床位最近）。

首先引入直流24V電源，電源正極接藍色線，然后通過三端穩壓器L78L05把電源轉成5V，然后加個電容濾波，給集成塊IC供電。黑色線引入電源負極。這時白色的長線輸出5V（有些線路都是在板子背面連接的）。五個白色的小短線接五個開關，開關的另一端接那根白色的長線。IC的輸出端接一個電阻到三極管的基極，三極管的集電極接繼電器的一端，繼電器的另一端接24V電源。
上面就這么多元器件，繼電器和24V電源都是外圍的。為了保護三極管，繼電器線圈反接一個二極管形成泄放回路。

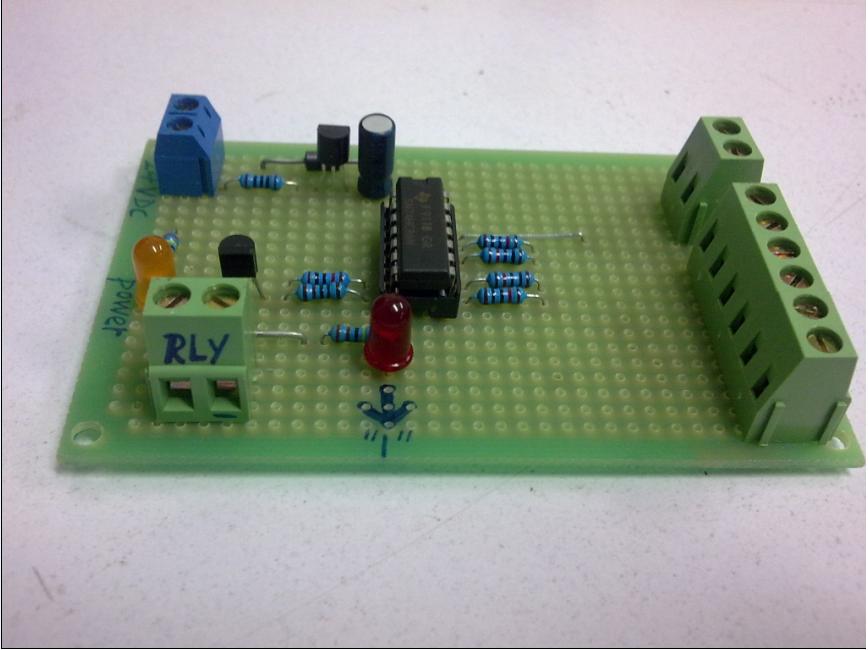

最近又把那個電路重新焊了一下。

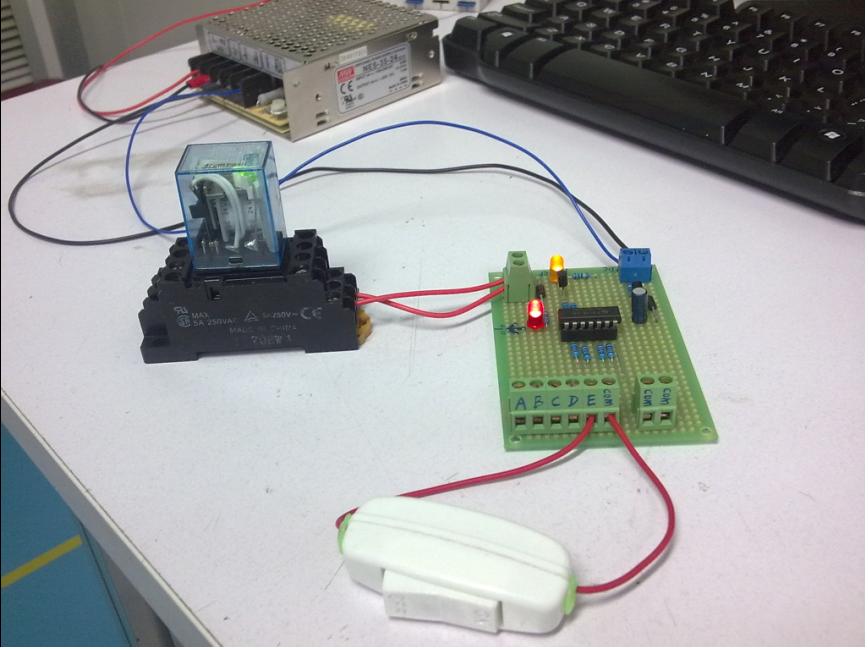

圖中A、B 、C 、D 、E接5個開關，三個COM端相連。
接線方式為開關的一端任意接A、B 、C 、D 、E，開關的另一端接COM。

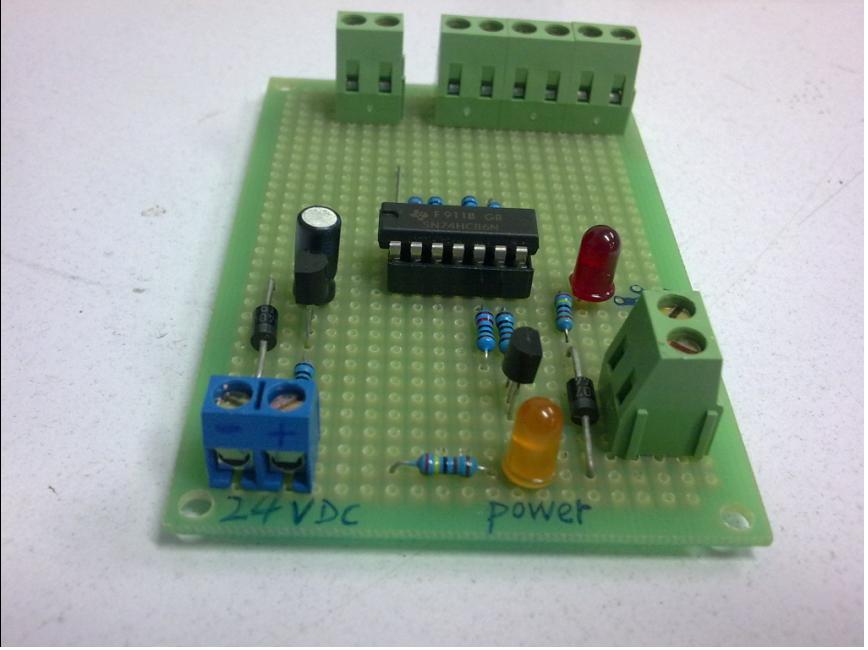

圖中黃色發光二極管為24VDC電源指示燈。紅色發光二極管為繼電器動作指示燈。這里IC電路用5V電就可以了，之所以用24V電源然后轉成5V給IC供電，也是為了驅動后面的24V繼電器而準備。
板子上有兩個二極管1N4007，一個是24V電源反接保護，如果沒有這個二極管，24電源往板子上接反時，三端穩壓器L78L05就會被燒掉。

另一個1N4007是為繼電器失電時泄放回路而準備的，不然，驅動繼電器的三極管容易被繼電器失電時產生的感應電動勢擊穿，影響其使用壽命。

樓上所說24V轉5V溫升太高。IC工作電流很小，不會有太大溫升。但這也是一個問題，不知道誰有沒有好點的解決方法，需要加散熱片嗎？
