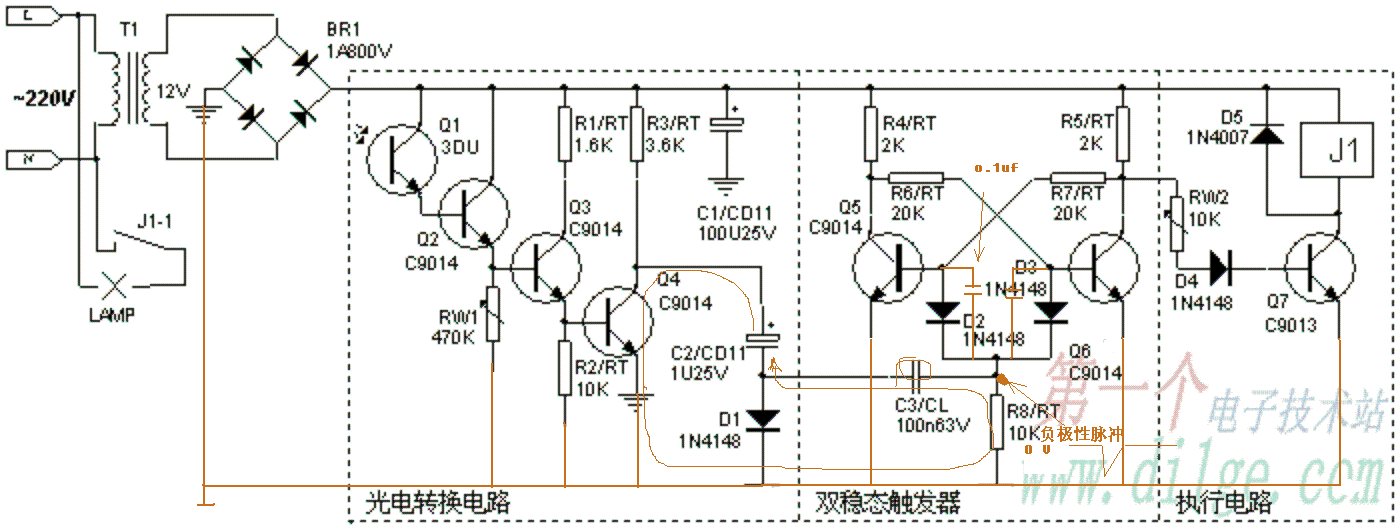

     諸位，請幫我分析一本電路圖，我照做了一個，怎么不行

樓主是想做一個光控開關啊，既然用到光敏器件就要考慮白天光線的影響；光電部分如果沒特殊要求你可以做得更簡單些，Q1、Q2、Q3、RW1、R1去掉，在Q4的基極和發射極接上一個硅光電池就行了（從壞的太陽能電子計算器上可以拆到）。另外，建議加個7812三端穩壓器，因?yàn)殡p穩態電路會受電壓波動的影響。

引用

引用第7樓風流過客flgk于2011-01-15 12:50發表的  :
首先感謝3樓5樓的詳盡指點，不過三樓說電源直接接在D1正端，而5樓說C2左端接負電。這樣都能試出雙穩態的好壞嗎？我用萬用表測Q4的集電極電壓，無光時為14.8V，有光時為9.8V.不知是不是可以證明光電電路是好的？

其實上你不用從B點斷開，直接從Q4集電極用一根導線與負電碰觸也可以的，從電路結構分析，你這個雙穩態電路的翻轉條件是需要一個負極性的脈沖，負極性的脈沖對原本是截止的三極管沒什么影響，對原本是導通的三極管會引起負反饋，使其截止；前級光電部分結構并不是很理想，也就是說沒有設置一個明顯的門檻電壓，由于你這里需要的是一個開關量的脈沖，所以不用去考慮它的失真，只要幅度足夠就行；如果后兩級電路正常，那就可能是第一級電路變化的幅度不夠，你把C3 換成和C2一樣或且0.47U的試試看。我做過一個光控開關，但使用的元件和你的不同結構也不相同，你有興趣的話我可以把電路圖傳上來。

這是我做過的光控開關的電路圖，圖中的穩壓二極管用5伏的也行，電路焊好后先不要焊接硅光電池，用萬用表RX10檔，給9014基極提供一個脈沖電路就能翻轉，電容用1--4.7UF的都可以，繼電器用12伏的MY4NJ，它有4組常開、常閉觸點，其中一組就用來轉接觸發信號，另外的就用來接其他負載，調節100K電位器就可以調節靈敏度，靈敏度還與硅光電池的受光角度有關。

引用

引用第26樓風流過客flgk于2011-01-18 12:55發表的  :
諸位，如何才能制造一負脈沖�。客�一電路中最低電壓0V.

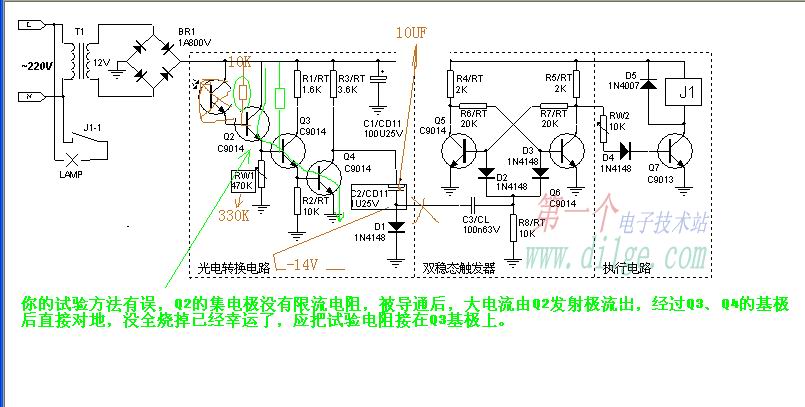

我把原圖稍作修改你可以更容易看出來，你的這個電路需要負1伏以下的脈沖才能翻轉，電路圖里就有這一部分；另外建議在Q5、Q6的基極加兩個小電容，C2、C3的大小也會影響脈沖的大小。

你的試驗方法有誤。
