隨著國家大力發展工業4.0，工業大數據化。如何將PLC的設備可以用手機APP監控控制成為了當前比較熱門的事。
如果制作一款簡單可靠的PLC手機APP，對于很多工控人員來說是非常向往的一件事。畢竟對于一般的從事工控的人來說，對PLC的邏輯控制程序是非常的熟悉，但對于上層軟件的開發如手機APP就相對非常困難，因?yàn)樽鯝PP涉及到了C語言的編程�，F(xiàn)在我來介紹一款即不需要C語言的程序也不需要很高深的PLC知識也能做出一款屬于自己想要的PLC手機APP。拿我們常用的西門子S7-200為例。
需要的硬件如下：
1、GMR500智能遠程控制終端
2、PPI通訊線
3、手機卡一張
硬件連接線如下圖
首先我們先來介紹第一個硬件:GRM500模塊是一款高度集成硬軟件的智能遠程控制終端，模塊內部底層和PLC的通訊全部做好，如:西門子S7-200 、SMART\、西門子S7-300、400、西門子S7-1200、1500、AB系列PLC（羅克韋爾 ）、三菱FX全系列PLC、三菱Q系列PLC、歐姆龍全系列PLC、臺達全系列PLC、臺灣豐煒PLC、國產各類PLC、臺灣永宏P(guān)LC等等，我們?cè)谑褂玫臅r(shí)候直接調出來用即可，不用管里面的協議數據格式的轉換。GRM500模塊內部把底層的東西都全部做好，一個的PLC遠程手機APP監控，除了底層和PLC通訊外，還有比較重要的就是上層軟件連到用戶手機上。這一點GRM500模塊同樣上層軟件也是高度做好，我們?cè)谑褂玫臅r(shí)候也不用自己寫C語言再進行繁瑣的數據連到手機上，直接用即可。有了這個模塊，我們只需要有PLC的地址表就可以了。簡單點總結就是，我們?cè)陔娔X打開模塊的配置軟件，把PLC的寄存器地址和名稱填寫上去，然后下載到模塊里即可完成自己想要的PLC遠程手機APP監控系統。
現在我們一步一步如何使用GRM500實現PLC遠程手機APP監控
硬件的連接如上圖：西門子S7-200走PPI口轉RS485接到GRM500的RS485口上。
現場的PLC200與模塊GRM500的連接線硬件接好了。接下來我們打開自己的電腦，開始制作自己的APP。
用電腦打開GRM500的配置軟件GRMDEV4.EXE。（注意軟件下載后解壓即可以用不需要安裝）
一個PLC里面有成百上千的數據不等，如果不分組我們?cè)谑謾C(jī)APP里看起來會眼花繚亂，我們得在手機APP里面把它們分組，這樣我們看起來就一清二楚，如上圖所示，把PLC里面的數據分成幾大組之后再分成小組。便于我們?cè)谑謾C(jī)上監控查看PLC的數據
GRM500上有幾個串口，如PLC200上圖接的GRM500串口COM1（注意根據對應現場GRM500接那個COM口而設置）,此時選擇COM1 調出西門子200PPI協議，在COM1右鍵添加PLC的地址（注意一個COM口可以接多臺PLC）如上圖。
接下來如上圖所示新建變量，把PLC的名稱和寄存器地址填上去。
最后所有要在手機APP里顯示的變量建好后，下載到GRM500模塊里
接下來GRM500模塊插上手機卡，待模塊數管碼顯示：4- ，表明模塊已上線如下圖。
此時拿出手機、下載APP二維碼安裝APP如下圖：
安裝手機APP后，用GRM500模塊上的ID（注意每個模塊只有唯一個出廠ID)和出廠密碼登錄APP如下圖

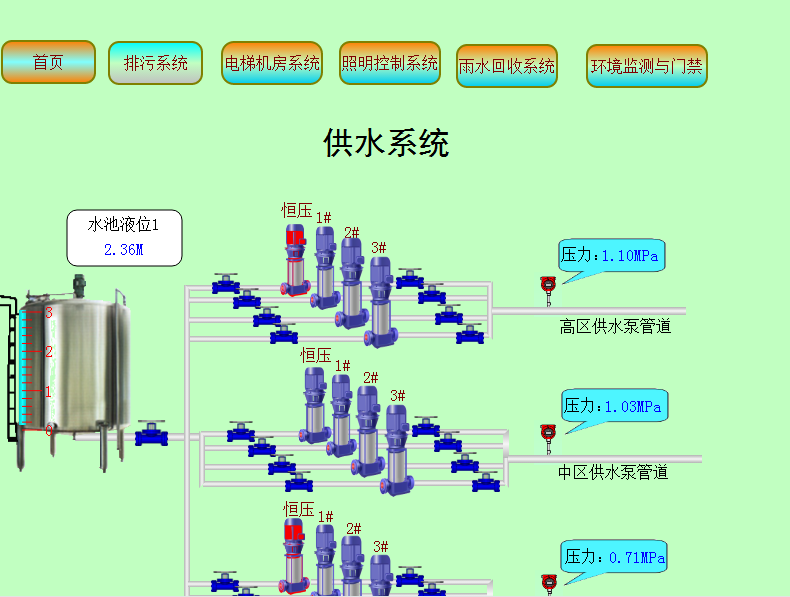

此時就可以看到自己做的PLC 手機APP的內容如下圖
