工控人家園 綜合討論 求助PLC224XP模擬量的接線端子連線

石高兵

我們一起努力

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 22 個
工控威望: 123 點
下載積分: 641 分
在線時間: 24(小時)
注冊時間: 2010-11-13
最后登錄: 2023-09-05
查看石高兵的主題 / 回貼

樓主發表于: 2011-03-13 17:45

只看樓主 | 小中大

PLC224XP自帶的模擬量的端子怎么連線啊？他們每個點的含義。

西歐工控

多試一次，就會成功

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 623 個
工控威望: 3338 點
下載積分: 75253 分
在線時間: 296(小時)
注冊時間: 2010-09-21
最后登錄: 2025-05-30
查看西歐工控的主題 / 回貼

1樓發表于: 2011-03-13 19:03

只看該作者 | 小中大

多看一下手冊

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

2樓發表于: 2011-03-13 21:22

只看該作者 | 小中大

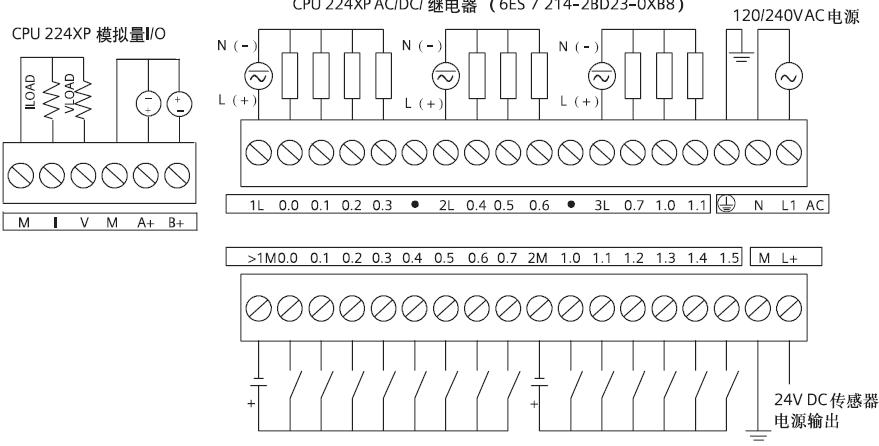

輸出：
M I V這三個點是輸出信號，
如果接M和I的話是0-20MA輸出 PLC內據是0-32000
如果接M和V的話是0-10V電壓輸出 PLC內部數據是0-32767
PLC輸出地址是AQW0
輸入：
M A+ 為AIW0輸入 M B+為AIW2輸入只能是電壓輸入不能是電流輸入正負0-10V的電壓信號，對應數據-32000---+32000
